 一、閉路循環離心噴霧干燥機設選型、說明：
1）、噴霧干燥塔：
   噴霧主塔直徑2.2m,直段高H1＝8.0m，錐體取55度角H2＝3.5m,安裝總高：H＝10m。干燥塔內筒體材質選用板厚3mm304不銹鋼制作。筒體設保溫，保溫厚80mm，外封板厚1.2mm不銹鋼板滿焊；塔頂鋪板厚δ3mm304不銹鋼防滑花紋板；干燥塔骨架由碳鋼構成；為防止物料干粉在塔內壁吸附、堆積，塔體內壁采用鏡面拋光處理，拋光精度Ra≤0.4um，焊縫Ra≤0.8um；塔體適宜部位安裝有氣動振擊錘，依次自動振擊，使粉料能及時從底部排出。噴塔上另設有清理門、照明燈、視鏡孔等，方便用戶對設備的清洗、霧化器的觀察等?？紤]安全，本設備干燥室設置有排空閥及泄爆口,泄爆壓力+10000(±25%）Pa，干燥室內一旦發生燃燒、超壓泄爆口即打開,以保護設備和人員安全。
干燥塔設鋼架支撐及附有操作平臺，鋼架平臺、樓梯及欄桿扶手均采用304不銹鋼材質制作,平臺鋪δ3mm防滑板,平臺至塔頂設直梯，塔頂配安全圍欄。
2）干燥機供料系統
A、供料泵：
 設備供料選用蠕動泵：供料量：200--500L/h；流量調整：變頻控制；功率：5.5kw,電機防爆；材質：物料接觸304不銹鋼加丁腈橡膠。
B、霧化器：
 根據料液處理量，并考慮在順流操作條件下,為了保證干燥的均勻度與熱效率，選用霧化器型號為BXH-10型,N=7.5KW,轉速21000轉/分可調節,采用齒輪增速傳動，配套水循環冷卻潤滑油方式，并配以變頻器調節霧化器的線速度,以達到成品顆粒霧化效果。
3)、 成品收集系統
產品收集為布袋除塵器集中收料。
A、布袋除塵器
選型：按過濾氣速0.5--0.8m/min計算，選用型號為MC-144型布袋除塵器，實際過濾面積為84m2,選用布袋為滌綸針刺鑲嵌不銹鋼絲防靜電布料，表面覆PTFE膜處理，耐溫130度；規格為Φ120×1500.除塵器材質：304不銹鋼；壁厚δ=5mm，內壁鏡面拋光處理；另考慮粉料吸附、架橋，在錐體適宜部位設置有氣動振擊錘，確保出料順暢。
4）、尾氣冷卻冷凝循環系統
根據系統設計需求，尾氣冷卻采用列管冷凝器；冷源采用
-10℃乙二醇（冷媒需方自備）。
A、冷凝器
冷凝器面積為100m2，確保盡可能的把溶劑冷凝收集，冷凝器整體保溫，內壁過流部分304不銹鋼制作。
C、循環風機
根據系統氣體循環量及各系統壓損選用密閉型循環風機一臺；風機風量：5000--10000m3/h，風壓：10000--18000Pa，功率：30Kw變頻控制；；風機材質：鋁葉輪加304機殼，整體密閉不漏氣。附件：含減震墊、軟連接等。
系統連接風管：噴霧主塔至加熱器進口連接管道選用規格為D500。材質：選用304不銹鋼衛生管制作。法蘭采用平板式標準法蘭，配以石墨纏繞墊密封，法蘭材質304不銹鋼。
5)、熱風供熱系統
根據條件采用電加熱器直接加熱氮氣作為熱源。
A、蒸汽+電加熱器補償：
加熱器按最高輸出溫度200℃配置，并考慮作為熱源應有一定的加熱余量
則電加熱器總加熱功率P=89kw，分組控制。其中一組受進風溫度自動控制。電加熱器材質：電加熱管材質為304不銹鋼管繞不銹鋼翅片；箱體內外壁材質為304不銹鋼滿焊并保溫，保溫材料：硅酸鋁；電加熱器箱體密閉不漏氣；加熱管接頭防爆，等級為IIA T4。蒸汽換熱器為：200平方。
B、熱風管
根據系統風量需求配置管道規格為D400不銹鋼管道。管道保溫，保溫厚80mm，外封1.2mm不銹鋼；中間填充保溫棉。
6)、電控系統：
  電控柜隔離放置，現場防爆操作箱操作，設急停按鈕；控制采用人機界面+PLC程序控制，實時顯示工作狀態，輸入輸出模塊數據在線采集，系統顯示控制溫度、塔內壓力、料泵頻率，超壓報警；風機、料泵變頻調速；進風溫度模糊控制，誤差±5℃；故障自診斷功能，顯示出現故障的具體部件，大大方便設備的日常維護維修，故障報警分3個級別：關鍵、一般和警告，系統會根據不同的故障原因做出相應的處理，顯示故障發生的時間和故障原因；PLC程序控制及互鎖，防止設備誤操作，保證設備安全穩定運行；控制柜設緊急停止按鈕，供緊急情形下能夠立即停機。
二、設備工作原理
   閉路循環離心噴霧干燥機，是有機溶劑類料漿干燥的專用設備。該機組是由氮氣（或其他惰性氣體）作為干燥循環氣體，干燥過程物料可以防止氧化、同時有機溶劑可以回收。閉式循環噴霧干燥機一般用于乙醇、丙酮、己烷等有機溶劑類制備料漿的粉體干燥，設備采用防爆設計，干燥過程安全環保。  
三、主要用途
  閉路循環離心噴霧干燥機，該設備適用于干燥過程要防止氧化，干燥后粉體一致性要求高。如醫藥、化工、食品、鋰電材料等行業粉體。通過離心噴霧可得到平均粒徑10-100μm的粉體。當然整個干燥過程是在氮氣保護下完成的，有機溶劑可以同時得到回收。  
四、工作原理

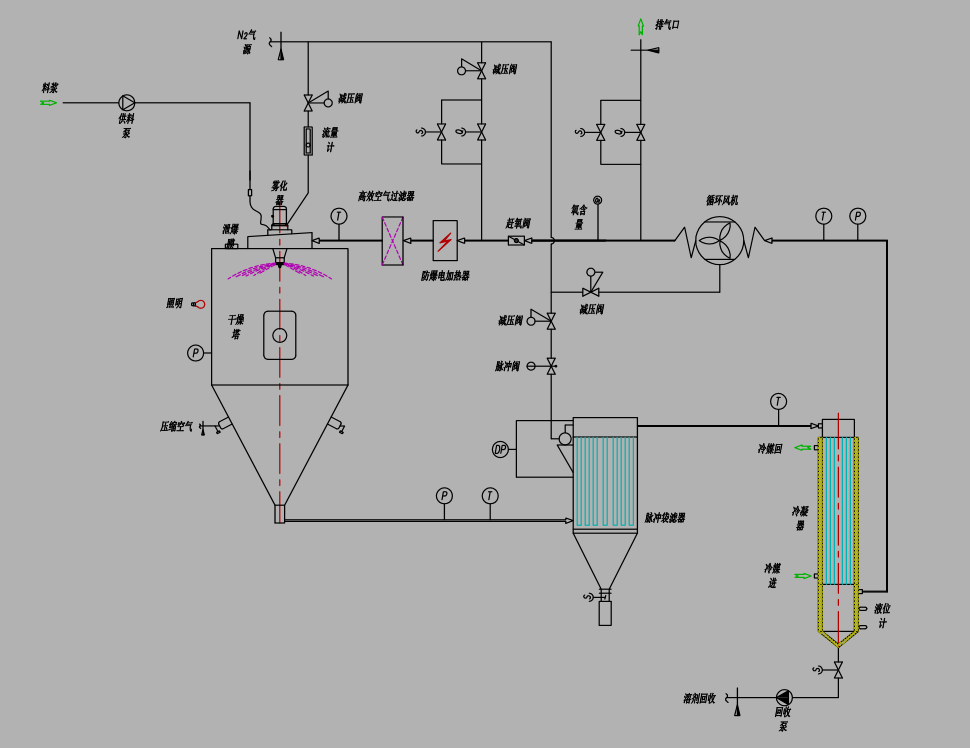

   閉路循環離心噴霧干燥機系統是在密閉的環境下工作，干燥介質為惰性氣體，一般為N2,適用于有機溶劑的物料干燥有毒氣的物料或干燥過程中易發生氧化的物料的干燥；該系統采用惰性氣體作為循環氣體，對干燥的物料具有保護作用，循環氣體經歷載濕、去濕的過程，介質可重復使用；氮氣經加熱器加熱后進入干燥塔，液體物料經螺桿泵輸送至離心噴頭處，液體被高速循環的霧化器霧化成液滴，在干燥塔內完成熱質交換過程，被蒸發的溶劑氣體在風機負壓的壓力下，把夾在氣體中的干物料經旋風分離器和布袋除塵下部回收，飽和的溶劑氣體經冷凝器冷凝成液體排出冷凝器，不凝性氣體介質連續加熱后作為干燥載體在系統內重新循環使用。而常規的普通的離心噴霧干燥是通過不斷的送、排風達到排濕的目的，這也是防爆型閉式離心噴霧干燥設備與普通離心噴霧干燥設備的一個明顯區別；干燥系統內干燥介質為N2，內部為正壓操作，保持一定的正壓值，如果內部壓力下降，由壓力變送器來自動控制N2進量，保證系統壓力平衡。
