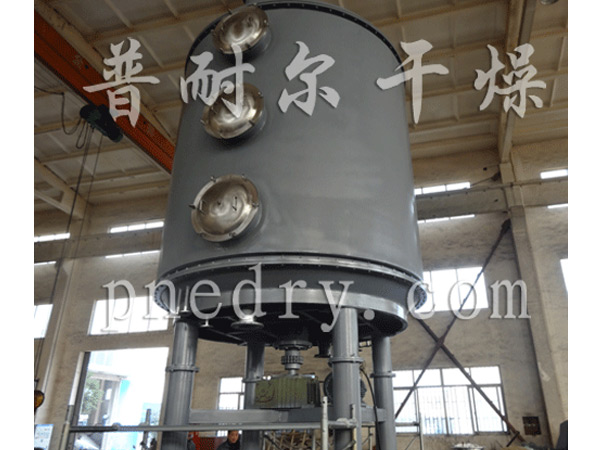

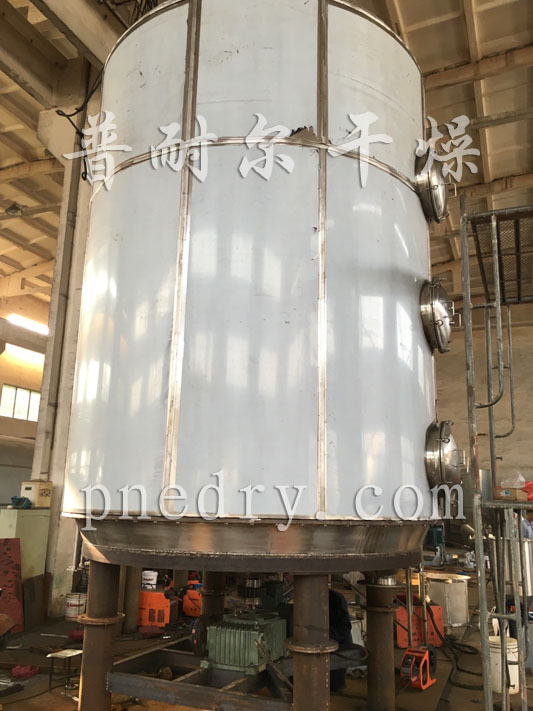

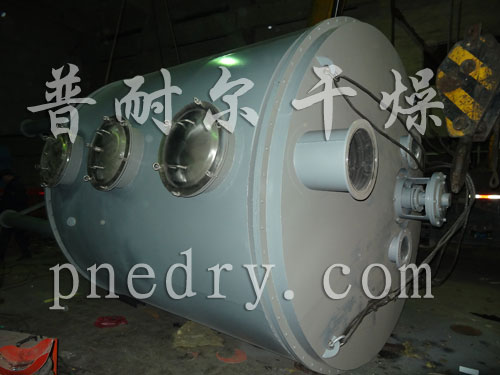

一、真空盤式干燥機設計說明
1、性能和適用范圍
我公司設計生產的真空盤式連續干燥機是在吸收國內外技術的基礎上進行改進、創新的高效節能型連續干燥設備。其獨特的結構和工作原理決定了它具有熱效率高,能耗低,占地面積小,配置簡單,操作控制方便。操作環境好等特點。廣泛適用于化工、醫藥、農藥、飼料、新材料等行業的產品干燥作業.
二、真空盤式干燥機工作原理和過程

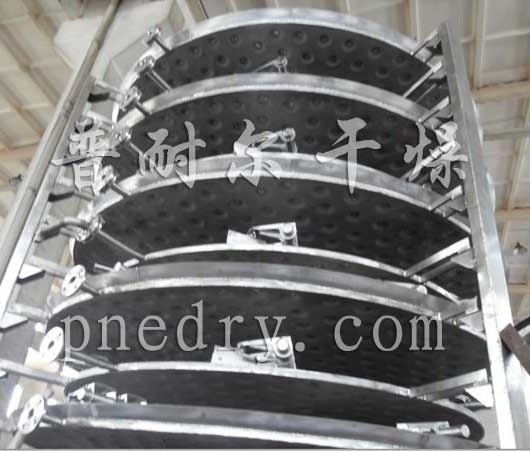

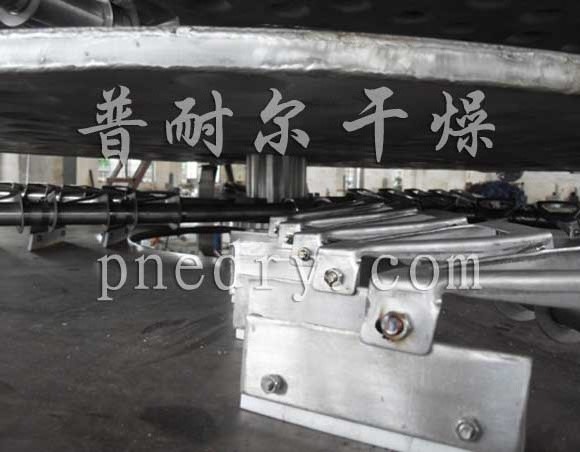

濕物料連續加入主機加料斗，打開上部電動真空球閥將物料輪流分配進入頂部?jī)蓚€(gè)料罐后，料罐上下部真空球閥輪換打開、關閉，物料在攪拌電機作用下連續地加到干燥器上部第一層干燥盤上，帶有耙葉的耙臂做回轉運動使耙葉連續的翻抄物料，使物料充分吸收熱量，物料沿指數螺旋線流過干燥盤表面，在小干燥盤上的物料被移送到外緣，并在外緣落到下方的大干燥盤的外緣，在大干燥盤上的物料向里移動并從中間落料口落入下層小干燥盤中，大小干燥盤上下交替排列，物料得以連續的流過整個干燥器，中空的干燥盤內通入加熱介質。加熱介質由干燥盤的一端進入干燥盤面，從另一端導出。已干燥的物料從^后一層干燥盤落到殼體的帶冷卻底層，^后被耙葉移送到出料口排出底部?jī)闪瞎?，并?jīng)上下電動真空球閥輪換開關出料。濕份從物料中蒸發汽化后逸出，由設在上下部的料罐內被真空泵強制抽出，溶劑經冷凝器冷凝進入緩沖罐回收，濕份^后排空。
真空盤式干燥機流程 適用于干燥溫度要求很低的熱敏性物料的干燥，如藥品、維生素、生物制品、酶，含溶劑物料等。濕物料分批加入到能耐負壓的定量加料器中，開啟真 空泵，使盤式干燥器呈負壓狀態后，通過連續閉鎖器將物料均勻加入干燥器中進行干燥作業，干燥后的物料從干燥器底部的出料口排出。從物 料中逸出的濕份經冷凝器和溶劑接受罐進行回收，整個操作過程在負壓下進行。
三、真空盤式干燥機適應物料：
密閉回收溶劑盤式連續干燥機流程適用于需回收溶劑的干燥過程和濕份為易燃、易爆、有毒物質，不能直接排入大氣，必須進行回收處理的干燥過程。如濕份 為甲醇、乙醇、汽油、吡啶、石油醚、鹵代烷烴、丙酮、甲醛等。在基本配置基礎上，加設進出物料連續閉鎖器、冷凝器、溶劑接收罐和真空 泵。從干燥器中逸出的濕份（溶劑蒸汽）從干燥器頂部進入溶劑回收冷凝器中，在冷卻介質的冷卻下凝結成溶劑液體，進入溶劑接收罐，不凝 氣體離開溶劑接受罐由真空泵排空。冷卻介質應根據溶劑的特性，選用冷卻水或冷鹽水。
1 濕物料 2 定量加料器 3 連續球閥進料 4 真空盤式干燥機5 冷凝器 6 加熱介質進 7 加熱介質出8 溶劑接收器9 真空泵10 干品11 冷卻介質進12 冷卻介質進13 尾氣排空
四、真空盤式干燥機氮?dú)庋a(bǔ)充原理：
氮?dú)庋h(huán)保護的盤式連續干燥機流程適用于特別容易被氧化、特別容燃、易爆和劇毒物質的干燥。在基本配置的基礎上，配備溶劑冷凝器、溶劑接收罐、惰性氣體循環 機、翅片加熱器、惰性氣體補充罐等設備。濕物料由定量加料器經連續閉鎖器加入到干燥器中，自上而下運動完成干燥過程。干物料從干燥器 底部經連續閉鎖器排出，從物料中逸出的濕份從干燥器頂部進入冷凝器中凝結成液體，流入溶劑接收罐中，被冷卻后的惰性氣體有循環機輸送 到干燥器內，吸收物料的濕份后進入冷凝器內重新冷卻，形成閉路循環。惰性氣體進入干燥器前，須經翅片加熱器進行預熱，惰性氣體儲罐能 向系統中補充損耗掉的氮?dú)狻?/span>
五、真空盤式干燥機獨特地方

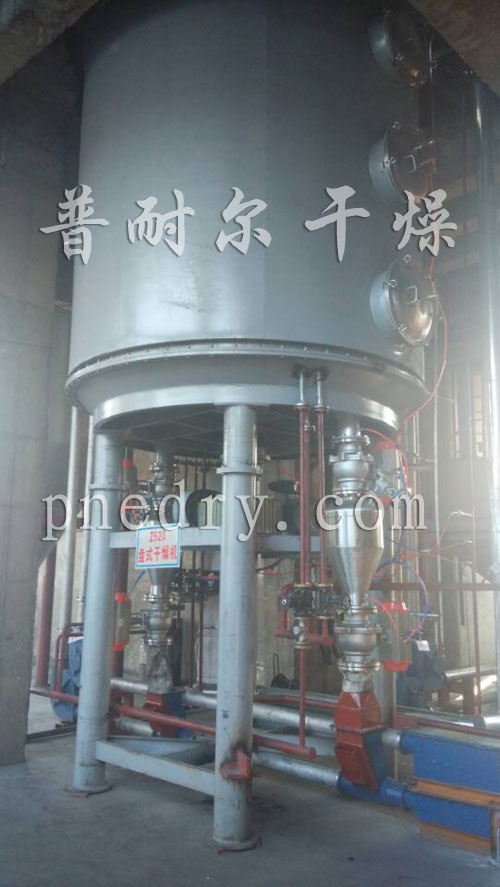

物料進入加料斗1內，氣動球閥a與d同時打開，加料斗1內的物料進入進料過渡料倉1內，同時進料過渡料倉2內的物料在攪拌裝置的作用下進入干燥機內，氣動球閥a與d同時關閉，氣動球閥b與c同時打開，加料斗2內的物料進入進料過渡料倉2內，同時進料過渡料倉1內的物料在攪拌裝置的作用下進入干燥機內，如此反復，濕物料連續進入干燥機內頂部干燥盤上。
干燥完的物料在耙刀作用下進入氣動球閥e的進口，氣動球閥e與h同時打開，干物料進入出料過渡料倉1內，出料過渡料倉2內的物料通過氣動球閥h出到干燥機外，同樣，干燥完的物料在耙刀作用下進入氣動球閥g的進口，氣動球閥g與f同時打開，干物料進入出料過渡料倉2內，出料過渡料倉1內的物料通過氣動球閥h出到干燥機外，如此反復，干物料連續出到干燥機外包裝。
真空盤式干燥機本資料翻錄公司必究,真空盤式干燥機制作,設計,公司有著豐富的技術和客戶案列,真空盤式干燥機適應與溶劑物料的干燥,溶劑可冷凝器回收等特點,選擇普耐爾干燥，讓您沒有后顧之憂。
六、技術參照表：
規格
外徑mm
高度mm
干燥面積m2
功率 Kw
1200/4
Φ1850
2718
3.3
1
1200/6
3138
4.9
1200/8
3558
6.6
1.5
1200/10
3978
8.2
1200/12
4398
9.9
2.2
1500/6
Φ2100
3022
8.0
1500/8
3442
10.7
1500/10
3862
13.4
1500/12
4282
16.1
3.0
1500/14
4702
18.8
1500/16
5122
21.5
2200/6
Φ2900
3319
18.5
2200/8
3739
24.6
2200/10
4159
30.8
4.0
2200/12
4579
36.9
2200/14
4999
43.1
5.5
2200/16
5419
19.3
2200/18
5839
55.4
7.5
2200/20
6259
61.6
2200/22
6679
67.7
11
2200/24
7099
73.9
2200/26
7519
80.0
規格
外徑mm
高度mm
干燥面積m2
功率 Kw
2500/6
Φ3150
3319
26.3
4
2500/8
3739
35
2500/10
4159
43.8
5.5
2500/12
4579
52.5
2500/14
4999
61.3
7.5
2500/16
5419
70
2500/18
5839
78.8
11
2500/20
6259
87.5
2500/22
6679
96.3
2500/24
7099
105
13
2500/26
7519
113.8
3000/8
Φ3800
4050
48
11
3000/10
4650
60
3000/12
5250
72
3000/14
5850
84
3000/16
6450
96
3000/18
7050
108
13
3000/20
7650
120
3000/22
8250
132
3000/24
8850
144
3000/26
9450
156
15
3000/28
10050
168
五、
常州普耐爾干燥設備有限公司是國內專業生產干燥設備，制粒設備，混合設備，粉碎設備，除塵設備的廠家。公司技術力量雄厚，采用CAD設計，有現代化大型重型車間，嚴格按照現代化企業制度規模管理。年產干燥設備,制粒機,混合機,粉碎機等百多臺/套,目前擁有系統干燥機２８大類280多個規格品種,廣泛應用制藥，化工，食品等行業。
